“德通DT-LDE智能/自来水电磁流量计/污水电磁流量计/分体式液体流量计选型”参数说明
“德通DT-LDE智能/自来水电磁流量计/污水电磁流量计/分体式液体流量计选型”详细介绍

佳木斯德通仪表有限公司
电话：0517-80170696
传真：0517-86883986
?Q Q：363501937
以上价格为含17%增值税及运费，不开票拍了联系卖家！
厂家直销，可按要求定做
材质可选择、现场订做，常年备货，保修一年
温馨提示：图片、价格及属性仅供参考，具体详情请联系卖家
?保证质量，量大电议。欢迎来电洽谈！
一、产品概述
电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成比例。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
二、技术参数
公称通径系列DN(mm) ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 环境温度: 传感器:-40℃～+80℃, DN15-3200，插入式≥DN200 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?转换器: -25℃～+60℃ 注:特殊规格可以定制 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 插入式:-25℃～+60℃ ● 流动方向:正，反，净流量 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 通迅接口:RS232、RS485、HART ● 重复性误差:测量值的±0.1% ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 电导率范围:被测流体电导率≥5μs/cm大多数以水 ● 准 确 度:管道式: 0.2级、0.5级 1.0级(根据口径区分) ? ? ? ? ? ? ? ? ? ? ? ? ? ? 为成份的介质,其导电率200~800μs/cm ? ? ? ? ? ? ? ?插入式: 2.5级 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 范围内，均可选用电磁流量计 ● 被测介质温度: 普通橡胶衬里:-20℃～+60℃ ? ? ? ? ? ? ? ? ? ? ? ? ? ● 输出电流及负载电阻: 4～20mA全隔离 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?高温橡胶衬里:-20℃～+90℃ ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?负载电阻＜750Ω ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?聚四氟乙烯衬里:-30℃～+180℃ ? ? ? ? ? ? ? ? ? ? ? ? ? ? 脉冲频率:0～1KHz(负载电阻≥3000Ω) ? ? ? ? ? ? ? ? ? ? ? ? ? 高温型乙烯衬里:-30℃～+200℃ ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 光电隔离OCT外接电源≤35V 介质温度大于120℃时定货说明! ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 电极材料:含钼不锈钢、钛、钽、哈氏合金、铂 ● 额定工作压力: ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?或其他特殊电极材料 管道式:DN10-DN50:≤4.0MPa,DN65—DN400: ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 防护等级:潜水型:IP68，其他型 IP65 ? ? ? ? ? ≤1.6MPa, DN450-DN600:≤1.0MPa， ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 供电电源:AC220V 50Hz,DC24V DN650以上:≤0.6MPa ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 直管段长度:管道式:上游≥5D，下游≥2D 插入式:≥DN80 0.25MPa-25MPa ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?● 连接方式:管道式:GB9119-2000标准法兰 特殊压力规格定货时说明 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 插入式:螺纹连接，球阀规格:DN50 ● 流量测量范围:流量测量范围对应速度范围是 ? ? ? ? ? ? ? ? ? ? ? ? ? ● 防爆标志:ExdⅡBT4 0.5～10m/s ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?● 相对湿度:5%～95%RH ● 管道式:0.5～10m/s,推荐1～5m/s; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?● 消耗总功率:≤20W ● 插入式:0.5～10m/s ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ● 电气接口: M20×1.5螺纹
三、产品的选型

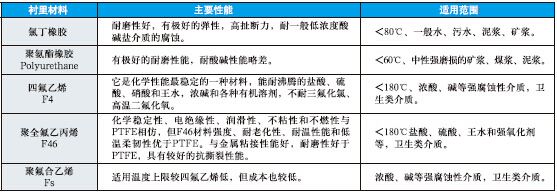

1.衬里的材质选择
 2.电极材质的选择

3.参考流量范围表
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
