德通DT-50L高温高压高频智能雷达物位计/26GHz高频智能雷达物/液/料位计、射频导纳式物位计/水位计造型
“德通DT-50L高温高压高频智能雷达物位计/26GHz高频智能雷达物/液/料位计、射频导纳式物位计/水位计造型”参数说明
| 品牌： | 德通 | 加工定制： | 是 |
| 类型： | 高频智能雷达物位计 | 测量范围： | 10-70m |
| 分辨率： | 1mm | 测量精度： | ±3mm、±5mm、±10mm、±15m |
| 电流信号： | 4-20mA | 供电电源： | 24V.DC/220V.AC |
| 工作频率： | 26GHz | 型号： | Dt-50L |
| 包装： | 纸箱 | 防爆等级： | ExiaⅱCT6 |
| 防护等级： | IP67 | 产量： | 20000 |
“德通DT-50L高温高压高频智能雷达物位计/26GHz高频智能雷达物/液/料位计、射频导纳式物位计/水位计造型”详细介绍
2、DT50LB雷达物位计
3、DT50LC雷达物位计
4、DT50LD雷达物位计
5、DT50LE雷达物位计
四、产品选型表
佳木斯德通仪表有限公司
电话：0517-80170696
传真：0517-86883986
Q Q：363501937
以上价格为含17%增值税及运费，不开票拍了联系卖家！
厂家直销，可按要求定做
材质可选择、现场订做，常年备货，保修一年
温馨提示：图片、价格及属性仅供参考，具体详情请联系卖家
保证质量，量大电议。欢迎来电洽谈！
产品编号：DT-50L

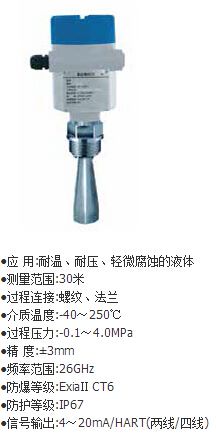

产品名称：DT-50L高频智能雷达物位计
产品类别：高频智能雷达物位计
一、产品概述及原理
高频雷达物位计，输出4～20m A模拟信号，测量最大距离可达７０米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于如:反应釜或固体料仓等非常复杂的测量条件。
高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收,并将其传输给电子线路部分自动转换成物位信号。(因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)
二、产品特点
高频雷达物位计采用了高达26GHz的发射频率，因而具有:
● 非接触雷达，无磨损，无污染
● 天线尺寸小，便于安装
● 波长更短，对在倾斜的固体表面有更好的反射
● 测量盲区更小，对于小罐测量也会取得良好的效果
● 波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
● 几乎不受腐蚀、泡沫影响
● 几乎不受大气中水蒸气、温度和压力变化影响
● 严重粉尘环境不会影响电磁波工作
● 高信噪比，即使在波动的情况下也能获得更优的性能
● 高频率，是测量固体和低介电常数介质的最佳选择
三、技术规格
1、DT50LA雷达物位计
2、DT50LB雷达物位计
3、DT50LC雷达物位计
4、DT50LD雷达物位计
5、DT50LE雷达物位计
四、产品选型表
| 企标 | 型号 | 防爆 | 过程连接/材料 | 天线型式/材料 | 密封/过程温度 | 电子单元 | 外壳/防护等级 | 电缆进线 | 现场显示/编程 | 特殊约定 | 说明 |
| DT | |
|
|
|
|
|
|
|
|
|
企标 |
| |
50LA | |
|
|
|
|
|
|
|
|
高频智能雷达物位计 |
| |
P | |
|
|
|
|
|
|
|
标准型（非防爆） | |
| I | |
|
|
|
|
|
|
|
本安型(ExiaIICT1～6) | ||
| G | |
|
|
|
|
|
|
|
本安型+隔爆型(ExdiaIICT1～6) | ||
| |
F | |
|
|
|
|
|
|
密封喇叭/PTFE/(-40～120)℃ | ||
| |
G | |
|
|
|
|
|
螺纹G1 1 /2 A/不锈钢304 | |||
| N | |
|
|
|
|
|
螺纹1 1 /2NPT/不锈钢304 | ||||
| A | |
|
|
|
|
|
法兰DN50/PP /不锈钢304 | ||||
| B | |
|
|
|
|
|
法兰DN80/PP/不锈钢304 | ||||
| C | |
|
|
|
|
|
法兰DN100/PP/不锈钢304 | ||||
| Y | |
|
|
|
|
|
特殊定制 | ||||
| |
A | |
|
|
|
|
接管100mm | ||||
| B | |
|
|
|
|
接管200mm | |||||
| |
2 | |
|
|
|
(4～20)mA两线制 | |||||
| 3 | |
|
|
|
(4～20)mA/24VDC/HART?两线制 | ||||||
| 4 | |
|
|
|
(4～20)mA/24VDC/HART四线制 | ||||||
| 5 | |
|
|
|
(4～20)mA/220VAC/HART?四线制 | ||||||
| |
L | |
|
|
铝/IP67 | ||||||
| G | |
|
|
不锈钢304/IP67 | |||||||
| |
M | |
|
M20×l.5 | |||||||
| N | |
|
1/ 2 NPT | ||||||||
| |
A | |
带 | ||||||||
| X | |
不带 | |||||||||
| |
Y | 特殊约定 | |||||||||
| DT | 50LA | P | F | B | A | 3 | L | M | X | Y | 完整选型 |
| 企标 | 型号 | 防爆
